برش ليزرى لوله فلزى

توضیحات

گروه الوند اراعه دهنده ليزر فلزات و ليزر لوله فلزى و ليزر ورق فلزات است با كمترين قيمت و بيشترين كبفيت با به روز ترين دستگاهاى روز دنيا گروه الوند ليزر لوله فلزى و ليزر ورق فلزات از جمله استيل اهن گالوانيزه و…

09129233861/٠٩١٢٩٢٣٣٨٦١

فرایند برش لیزر لوله

برش لیزر لوله امروزه توسط تکنولوژی های پیشرفته و بی‌نظیر انجام می شود. تکنولوژی های جدید جهت برش لیزر استیل با تولید پرتوهای نوری تک فرکانسی لیزر ماده مورد نظر را با سرعت و کیفیت بی‌نظیر برش دهد. برش لیزر لوله دارای روتاری ست شده با دستگاه است به طوری که توانایی ایجاد انواع اشکال هندسی بر روی لوله و پروفیل فلزی را دارد. دستگاه برش لیزر فلزات می‌تواند برش لوله و میله را به صورت صاف و عریب با ظرافت و زیبایی و سرعت بالا انجام دهد.

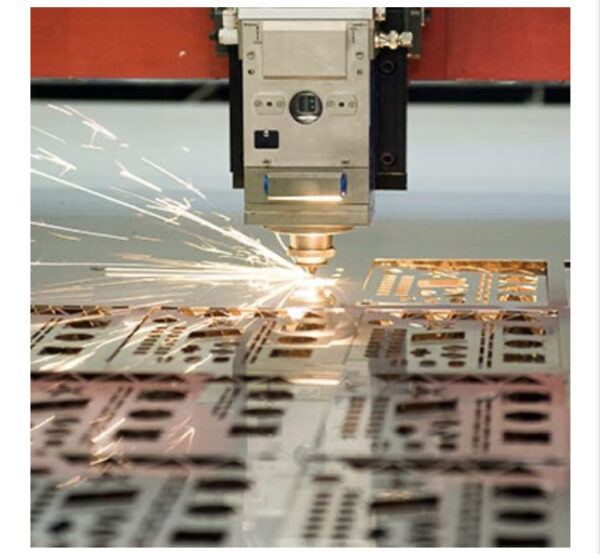

در برش لیزر لوله، نور لیزر خروجی یک منبع پرتوان به محل برش لوله و پروفیل هدایت شده و بر روی سطح کوچکی از قطعه کار متمرکز می‌شود. تمرکز انرژی در یک نقطه موجب ذوب، سوختن و یا بخار شدن ماده در آن نقطه می‌شود. مواد مذاب توسط گاز کمکی (اکسیژن و نیتروژن) از نقطه برش دور می‌شود. انتخاب توان دستگاه، گاز برش و پارامترهای برش لوله و پروفیل عمدتا بر مبنای جنس قطعه و ضخامت آن صورت می‌پذیرد. برش لیزر لوله و پروفیل با بهره‌گیری از تکنولوژی پیشرفته و بی‌نظیر شما را قادر می‌سازد تا با حذف محدودیت‌های شیوه‌های سنتی برشکاری قطعات، طرح‌ها و ایده‌های پیچیده پروژه‌های صنعتی خود را با سرعت هرچه تمام‌تر و کیفیتی بالاتر اجرایی کنید.

مرور کلی برش لیزر لوله

دستگاه‌های برش لیزر لوله و پروفیل با استفاده از لیزر Fiber پرتوان؛ قابلیت برش انواع لوله‌های فلزی از جمله آهن، استیل، طلا، نقره،برنج، مس، نیکل و آلومینیوم را دارد. این دستگاه‌ها در صنایع فلزی شامل خودروسازی، قطعه‌سازی، کابین‌سازی، هوافضا و نظامیکاربرد دارند.

سرعت بالای برش، حداقل ناحیه HAZ، برش فلزات رنگین، پهنای برش کم و هزینه‌های پائین تعمیر و نگهداری نسبت به سایر روش‌هایبرش از جمله مزایای برش لیزر لوله است. نازل لیزر، مجهز به سیستم حرکتی کاملاً خودکار سریع است (Auto Focus). زمانی که نقطهکانونی به درستی حفظ شود عملیات برش لیزر لوله کاملاً دقیق و سریع خواهد بود، همچنین می‌تواند ثبات عرضی برش را تضمین کند وکیفیت بالایی در برش ارائه دهد برش ليزرى لوله دارای روتاری ست شده با دستگاه است به طوری که توانایی ایجاد انواع اشکال هندسیبر روی لوله و پروفیل فلزی را دارد. دستگاه برش لیزر فلزات می‌تواند برش لوله و میله را به صورت صاف و عریب با ظرافت و زیبایی وسرعت بالا انجام دهد. برش لیزر لوله جدیدترین تکنولوژی برش لیزر روز دنیا می‌باشد که دارای سرعت، ظرافت و تمیزی بسیار بالا است واز طرفی امروزه با بالا رفتن هزینه‌های برق بحث کم‌مصرف بودن تکنولوژی برش لیزر بسیار مهم می‌باشد که مصرف برق این ماشین‌هابسیار پایین‌تر از دستگاه‌های مکانیکی قدیمی است.

مزایای برش لیزر لوله

برش لوله بوسیله لیزر دارای مزایایی می‌باشد که از آن جمله می‌توان به خلاقیت در طراحى انعطاف‌پذیری و ایجاد طرح‌های پیچیده، دقتبسیار بالا،  سرعت بالا، قیمت پایین، دقت یکسان در برش‌های تکراری، بالا بودن کیفیت لبه برش، داشتن کمترین ضایعات و پرتی، عدمایجاد تغییرات در ساختار فلز، انجام برش به شکل سری، تولید هم‌زمان قطعاتی با ضخامت یکسان بصورت همزمان و حذف چندمرحله‌ای روند تولید قطعات اشاره کرد.

دقت، سرعت و ظرافت سرلوحه کار لیزر برش لوله به شمار می‌رود و کیفت یکسان برش در تمامی نقاط کار آن را به کاربردی‌ترین و برترینروش برش لیزر لوله تبدیل نموده است. دستگاه برش لیزر دارای روتاری مخصوص برش لوله، پروفیل و چند وجهی‌ها بوده و در ابعاد ۳ و ۶متر ارائه می‌شود

. نکات مهم برش لیزر لوله

زاویه کونیک: به معنای تغییر قطر سوراخ در ضخامت برش است.

تولید پلیسه: قطعا هر چه پلیسه تولید شده بعد از برش کمتر باشد کیفیت نهایی بهتر بوده و نیاز به فرآیند ماشین‌کاری ثانویه کمترمی‌شود.

کرف (Kerf): کرف در واقع کوچک‌ترین شعاع قابل برش را مشخص می‌کند که وابسته به ضخامت ورق می‌باشد و بهتر است در طراحیلحاظ گردد. به عنوان مثال گوشه‌های بسیار تیز باید r ای حداقل معادل با کرف داشته باشد. همچنین حداقل سوراخ‌های قابل ایجاد درورق‌های فلزی وابسته با ضخامت ورق است. بدیهی است که هر چه کرف دستگاه کمتر باشد قابلیت برش کانتورهای پیچیده‌تر و دنده‌هایریز ضخیم، بیشتر می شود.

سرعت برش: بستگی زیادی به قابلیت‌های دستگاه و توان اشعه لیزر دارد. هرچه توان دستگاه بالاتر باشد امکان بالاتر بردن سرعت برشرا فراهم می‌آورد.

صافی سطح: یکی از مهم‌ترین پارامترها در برش صافی سطح و عدم اکسید شدن می‌باشد که با تلفیق تکنولوژی‌های مختلف و تنظیمصحیح و با دقت پارامترهای کنترلی همچون نوع گاز، فشار گاز، سرعت برش و تنظیم توان اشعه لیزر ایجاد می‌شود.

برش لیزری لوله فلزی

امروزه با رشد علم و پیشرفت تکنولوژی، مصنوعات فلزی از قبیل پروفیل و لوله در زندگی انسان نقش مهم و پررنگی ایفا می کنند.  اهمیت استفاده از مصنوعات فلزی در زندگی امروزی هر روزبیشتر می شود. برش زدن لوله و پروفیل ها علاوه بر سخت و پیچیده بودن آنها در زمینه تولید و ساخت از دیر باز یک مشکل بزرگ به شمار می آمده است. برای برش لوله فلزی در زمانهای گذشته از ابزارهای ساده دستی استفاده می کردند اما امروزه بشر توانسته با ابداع ابزارهایی با تکنولوژی پیشرفته، کیفیت بیشتر و زحمت کمتر برش لوله فلزی و سایر فلزات را انجام دهد.

برش با گیوتین، برش هواگاز، سنگزنی، سمباده زنی، فرزکاری و تراشکاری از اساسی ترین شیوه های سنتی و نیمه مدرن هستند که برای برش فلزات مورد استفاده قرار می گرفتند. اما با تولید دستگاههای لیزر و جایگزین شدن این دستگاهها به جای دیگر ابزارهای برش فلزات، تحولی عظیم در زمینه برش لوله فلزی و سایر فلزات اتفاق افتاد. دستگاههای لیزر قابلیت برش قطعات فلزی با صرف کمترین زمان ممکن و کوچکترین میزان خطا را دارا هستند.

برش انواع مختلف لوله های فلزی مانند استیل، آلومینیوم، آهن و برنج در دستگاههای برش لیزر و با استفاده از لیزر CO2پرتوان امکان پذیر است. در صنایعی مانند هوافضا، نظامی،قطعه سازی و کابین سازی از این دستگاهها استفاده می شود. با استفاده از برش لیزر لوله می توان بر روی انواع پروفیل و لولهشکلهای هندسی مختلفی را ایجاد کرد.

کرد.

به دلیل مجهز بودن نازل لیزر به سیستم حرکتی خودکار، با حفظ درست نقطه کانون، فرآیند برش لیزر لوله کاملا سریع و دقیق انجام خواهد گرفت و با تضمین ثبات عرضی برش کیفیت بالایی را در زمان برش ارائه خواهد داد.

جدید ترین تکنولوژی برش لیزر در دنیا، برش لیزر لوله است که از تمیزی، ظرافت و سرعت بسیار بالایی برخوردار است. دستگاه برش لیزر لوله و فلزات قابلیت برش میله و لوله به صورت صاف با زیبایی و ظرافت و سرعت بالا را دارد. در دنیای امروزبه علت بالا بودن هزینه های برق، استفاده از تکنولوژی برش لیزر فلزات به دلیل مصرف کم برق از اهمیت زیادی برخوردار است.

هزینه های پایین تعمیر و نگهداری، کم بودن پهنای برش، سرعت بالای برش و برش لیزر فلزات رنگین از مزایای برش لیزر لوله در مقایسه با دیگر روشهای برش است.

چگونگی انجام برش لیزر لوله

برش لیزر لوله با استفاده از دستگاههای لیزر مخصوص، مانند دیگر روشهای برش لیزری انجام می گیرد. کاربرد اصلی این دستگاهها برش متریالهای گوناگون مانند انواع فلزات، پارچه و کاغذ با استفاده از اشعه لیزر است. اشعه لیزر بر اساس داده ها و اطلاعات از پیش تعریف شده به دستگاه، بر روی نقطه های مورد نظر برش تابانده می شود.

قدرت زیاد اشعه و تمرکز آن بر سطح کوچک با بکارگیری یکی از شیوه های ذوب کردن، سوزاندن و بخار کردن موجب از بین رفتن نقطه مد نظر در فلز شده و طرح داده شده به دستگاه برروی لوله ایجاد می شود. ذرات باقی مانده فلزی برروی لوله که در اثر برش لیزری ایجاد شده اند با استفاده از اکسیژن و یا گازهای نیتروژن از بین میروند. استفاده از دستگاههای لیزر به دلیل مزایای زیاد آنها در صنایع مختلف افزایش یافته است. سرعت بسیار زیاد برش، تولید نشدن پلیسه و نیاز نداشتن به قالبهای از پیش ساخته در برش لیزری برخی از مهمترین مزایایی هستند که می توان نام برد.

چگونگی انجام برش لیزر لوله

برش لیزر لوله با استفاده از دستگاههای لیزر مخصوص، مانند دیگر روشهای برش لیزری انجام می گیرد. کاربرد اصلی این دستگاهها برش متریالهای گوناگون مانند انواع فلزات، پارچه و کاغذ با استفاده از اشعه لیزر است. اشعه لیزر بر اساس داده ها و اطلاعات از پیش تعریف شده به دستگاه، بر روی نقطه های مورد نظر برش تابانده می شود.

قدرت زیاد اشعه و تمرکز آن بر سطح کوچک با بکارگیری یکی از شیوه های ذوب کردن، سوزاندن و بخار کردن موجب از بین رفتن نقطه مد نظر در فلز شده و طرح داده شده به دستگاه برروی لوله ایجاد می شود. ذرات باقی مانده فلزی برروی لوله که در اثر برش لیزری ایجاد شده اند با استفاده از اکسیژن و یا گازهای نیتروژن از بین میروند. استفاده از دستگاههای لیزر به دلیل مزایای زیاد آنها در صنایع مختلف افزایش یافته است. سرعت بسیار زیاد برش، تولید نشدن پلیسه و نیاز نداشتن به قالبهای از پیش ساخته در برش لیزری برخی از مهمترین مزایایی هستند که می توان نام برد.

مزیت های برش لیزر لوله

یکی از جدیدترین فناوری هایی که در حوزه برش متریال ها  توسط بشر ساخته شده است برش لیزر لوله است. این تکنولوژی از مزایای فراوانی برخوردار است که به برخی از مهمترین آنها اشاره می کنیم:

انواع دستگاههای مورد استفاده در برش لیزر لوله

یکی از مدرنترین شیوه های برش لوله و دیگر قطعات فلزی، برش لیزر لوله است. در برش لیزر متناسب با نوع و طرح مورد نظر از دستگاههای مخصوص استفاده می شود. برای ساخت و ایجاد طرح های بسیار پیچیده و شلوغ از دستگاه لیزر لوله چهارمحور استفاده می شود و دستگاه لیزر دو محور نیز برای حکاکی برش های ساده مورد استفاده قرار می گیرد. دستگاه لیزر لوله و ورق کوپل از دیگر دستگاههای برش لیزر در بازار است که از آن بیشتر برای برش لیزر لوله استفاده می کنند.

جمع بندی

برش لیزر لوله یکی از جدید ترین تکنولوژی ها برش لیزر در دنیا است که از ظرافت و تمیزی بالا و در عین حال سرعت زیادیبرخوردار است. انواع لوله های فلزی مانند استیل، آهن، مس، آلومینیوم و غیره را می توان توسط دستگاههای برش لیزر لوله و با استفاده از لیزر پرتوان برش داد. دستگاههای برش لیزر لوله از مزیت های زیادی از قبیل، سرعت بالا، کمی پهنای برش، مصرف پایین برق و … برخوردار هستند.
